Κατασκευή ενισχυτή με λυχνίες ECC81 ECC83 EL84

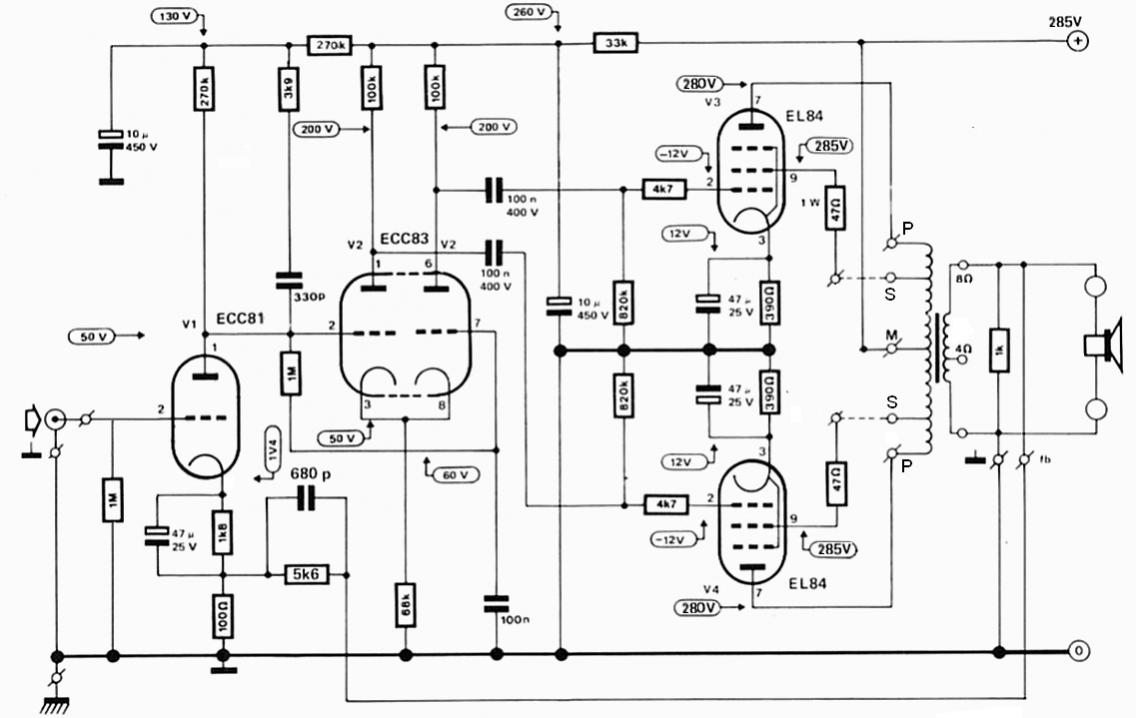

Με τόσους λαμπάτους ενισχυτές που έχουν παρουσιαστεί στην έκθεση κατασκευών, μπήκα και εγώ στον πειρασμό να σας παρουσιάσω την δική μου κατασκευαστική εκδοχή , ενός ενισχυτή με τις λυχνίες ECC81, ECC83 και την μελωδικότερη μικρή, την EL84. Η κατασκευή βασίστηκε στο παρακάτω κύκλωμα http://www.r-type.org/articles/art-008.htm, με μια αλλαγή στην λυχνία στην είσοδο όπου άλλαξα την EF86 με την ECC83 επειδή αυτήν είχα διαθέσιμη. Το κύκλωμα λοιπόν είναι το εξής:

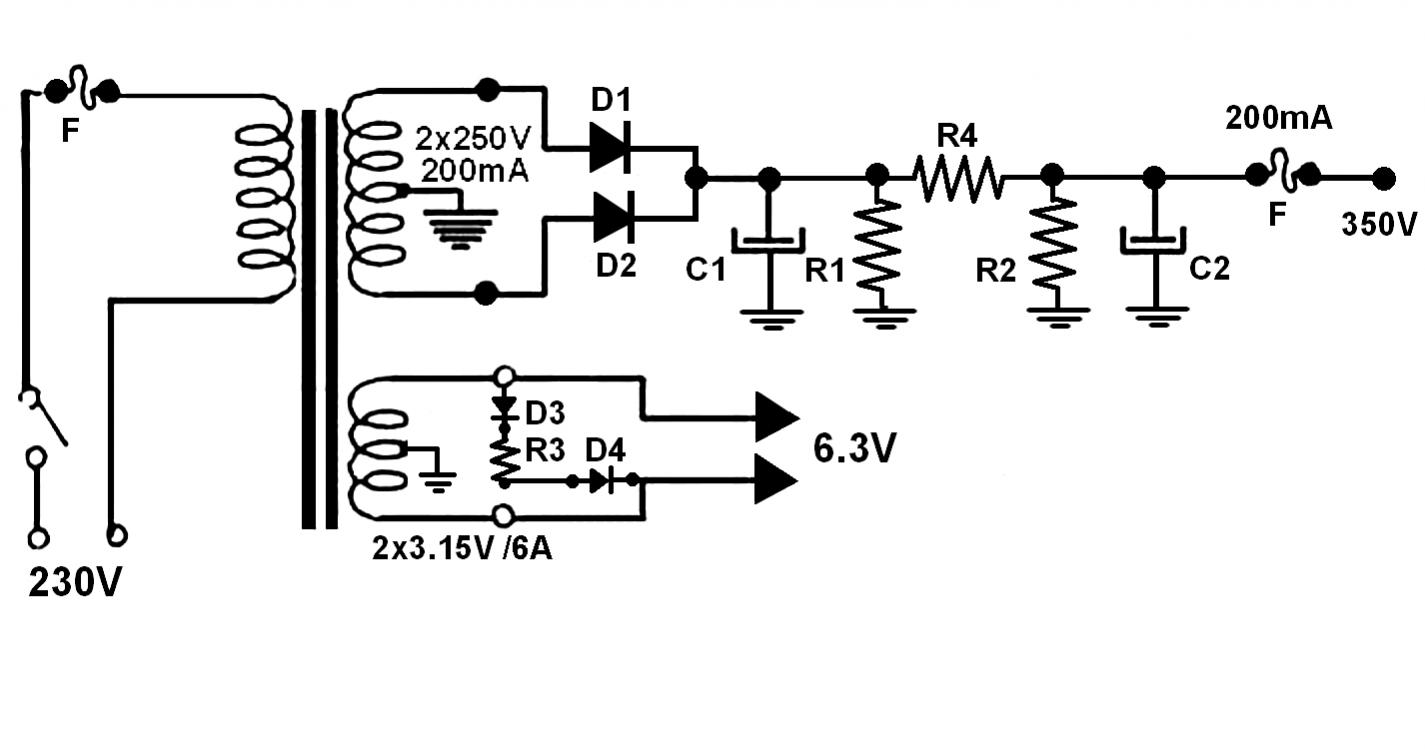

Το τροφοδοτικό υλοποιήθηκε με το παρακάτω σχέδιο :

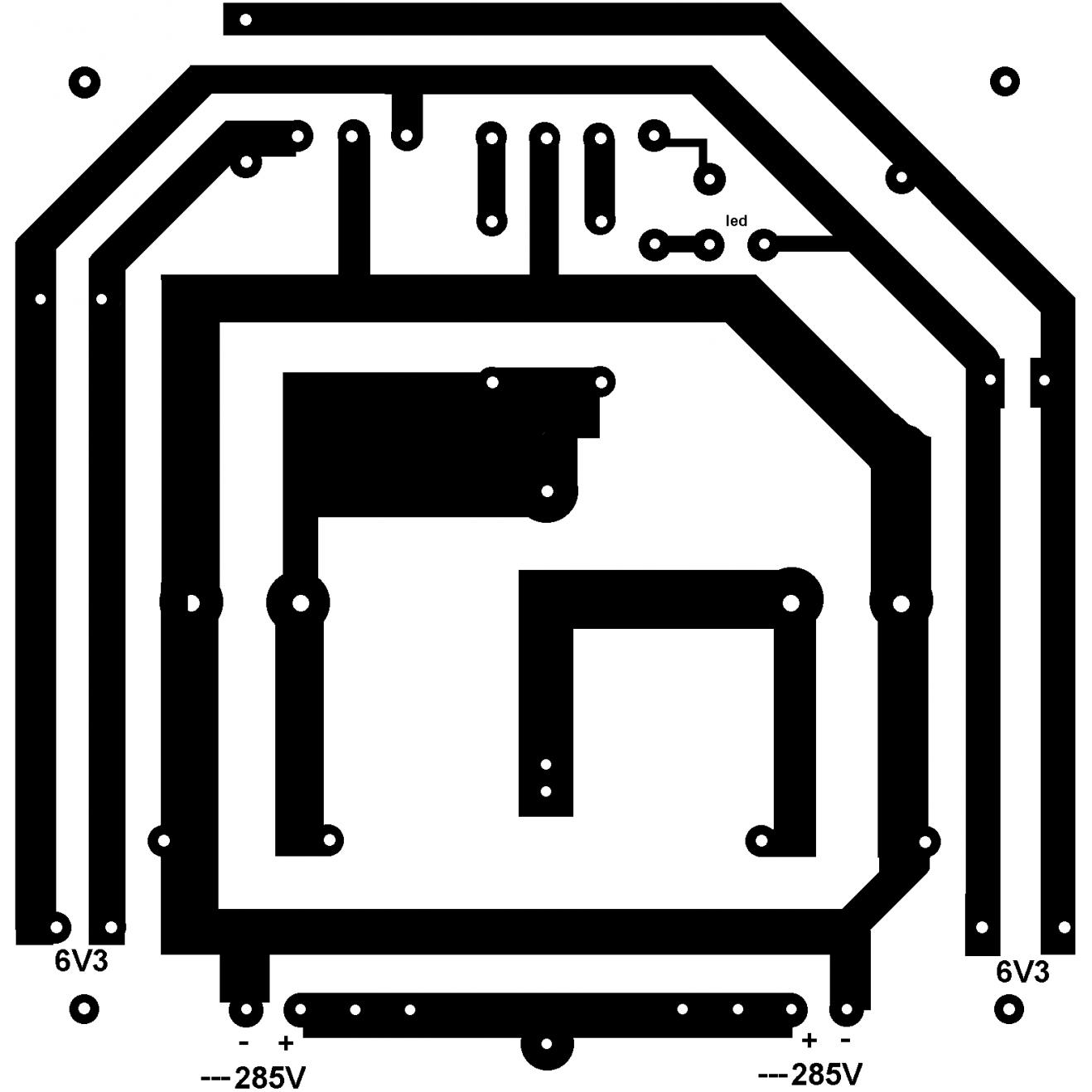

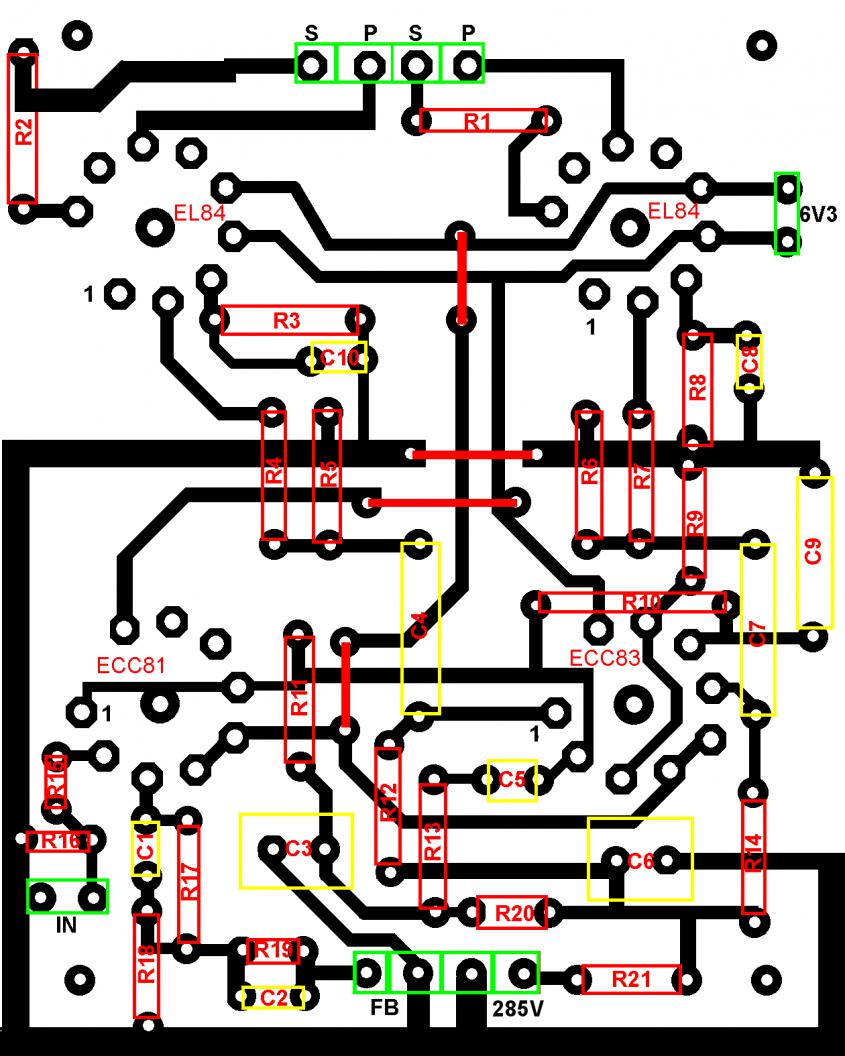

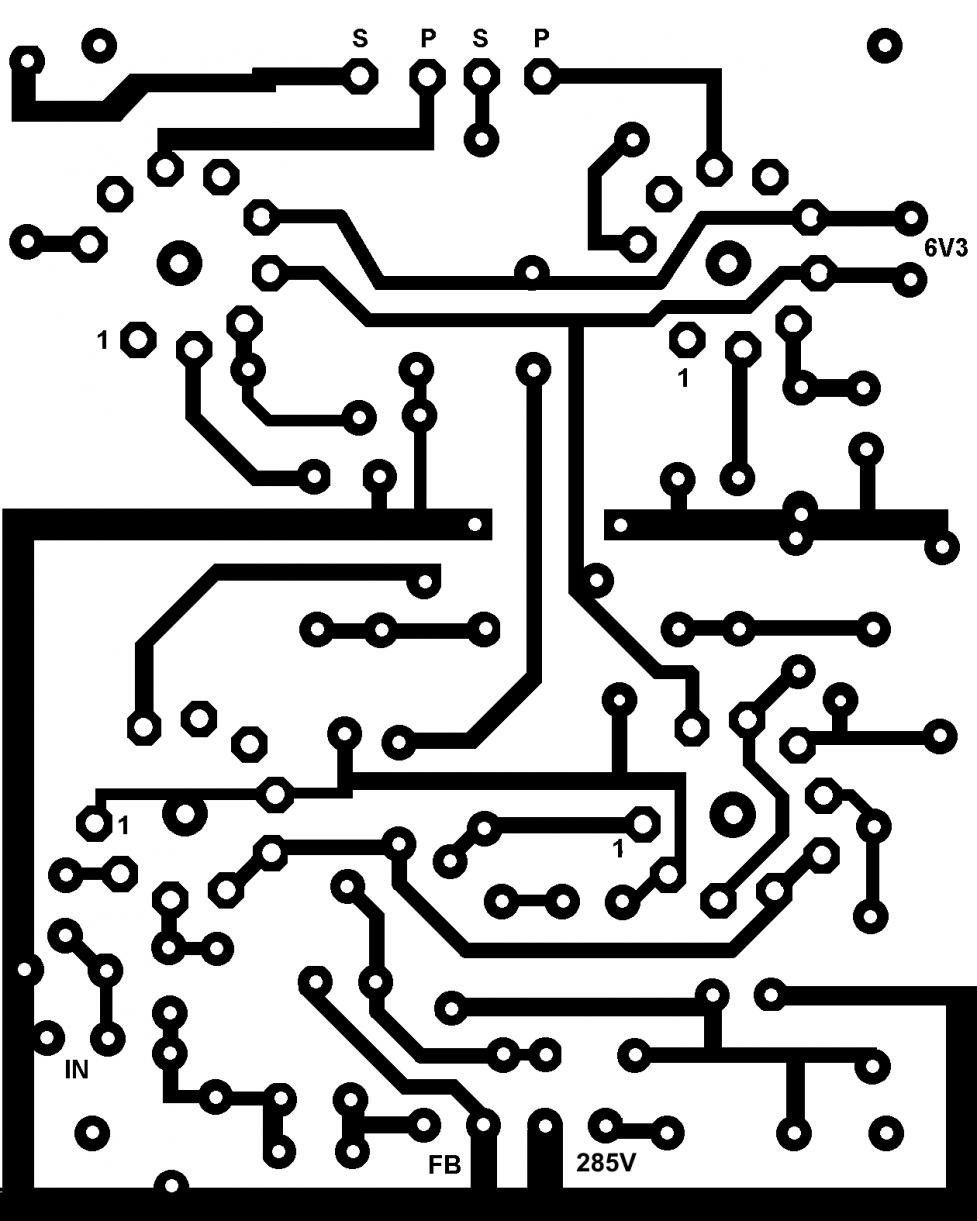

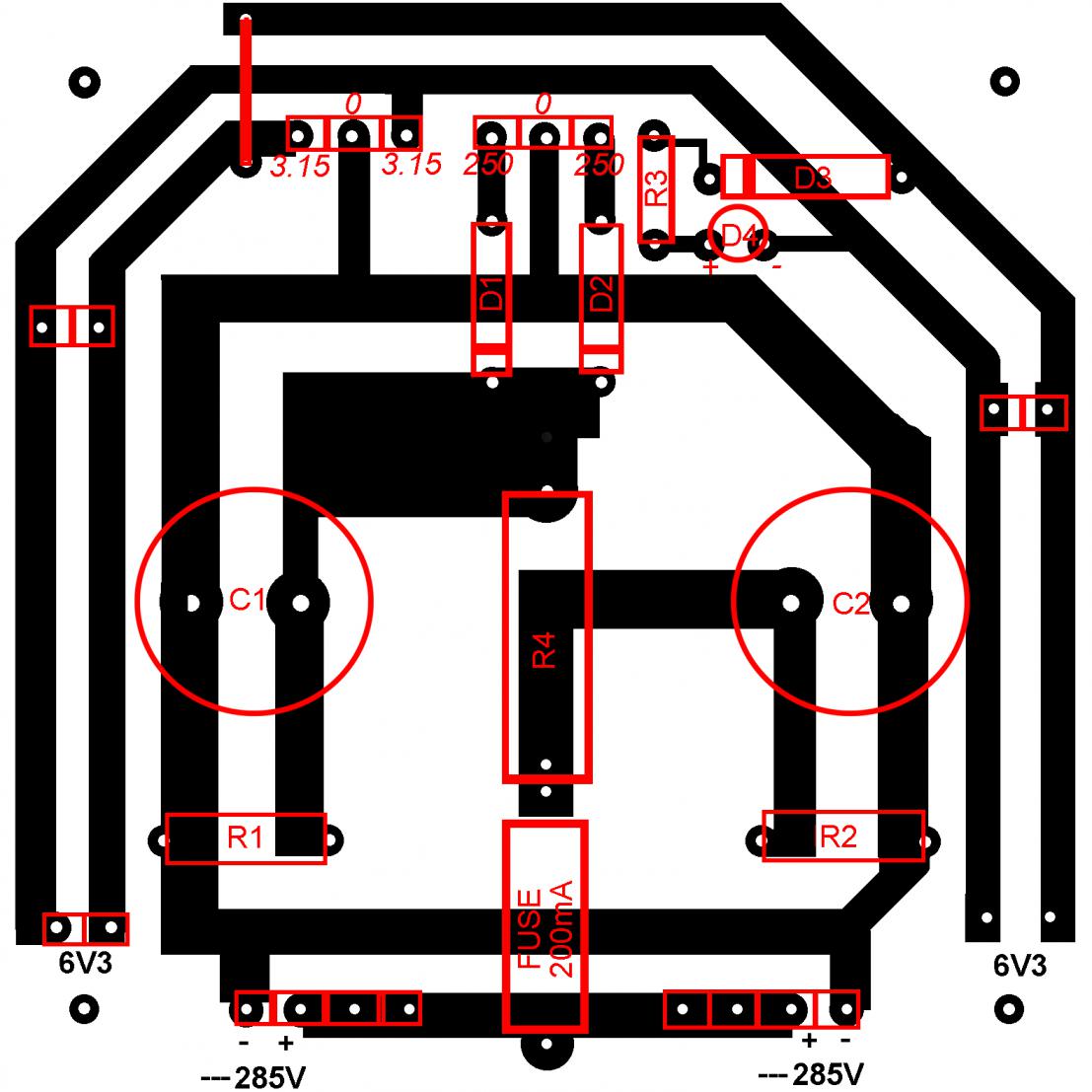

και έχει χωρίς φορτίο έξοδο 350V. Με πλήρες φορτίο η τάση πέφτει στα 285V. Στο σχέδιο του ενισχυτή φαίνονται οι τάσεις σε διάφορα μέρη του κυκλώματος. Η R4 χρησιμοποιήθηκε για εξομάλυνση και μετρώντας την τάση στα άκρα της βρίσκουμε εύκολα πόσα mA είναι η ολική κατανάλωση ρεύματος .Ο ενισχυτής λειτουργεί σε τάξη ΑΒ και το ρεύμα ηρεμίας με τις αντιστάσεις των 390Ω στις καθόδους είναι 30mA. Οι EL84 λειτουργούν στο 70% περίπου των ανοδικών απωλειών. Ο ήχος ακούγεται καταπληκτικά στα αυτιά μου, με ένα μπάσο που δεν ήξερα ότι μπορούν να βγάλουν τα ηχεία μου . Πράγματι η λάμπα δίνει άλλη χροιά στον ήχο, θα συμφωνήσω απόλυτα με τους εραστές των λυχνιών . Μετρήσεις δεν έχουν γίνει ακόμη λόγω έλλειψης εξοπλισμού, πιστεύω να βρεθεί κάπου μια άκρη και να σας παρουσιάσω τα αποτελέσματα, αν και για μένα αυτό που έχει αξία είναι αυτό που ακούω, και είναι πολύ απλά υπέροχο. Ακολουθούν τα PCB του ενισχυτή και του τροφοδοτικού.

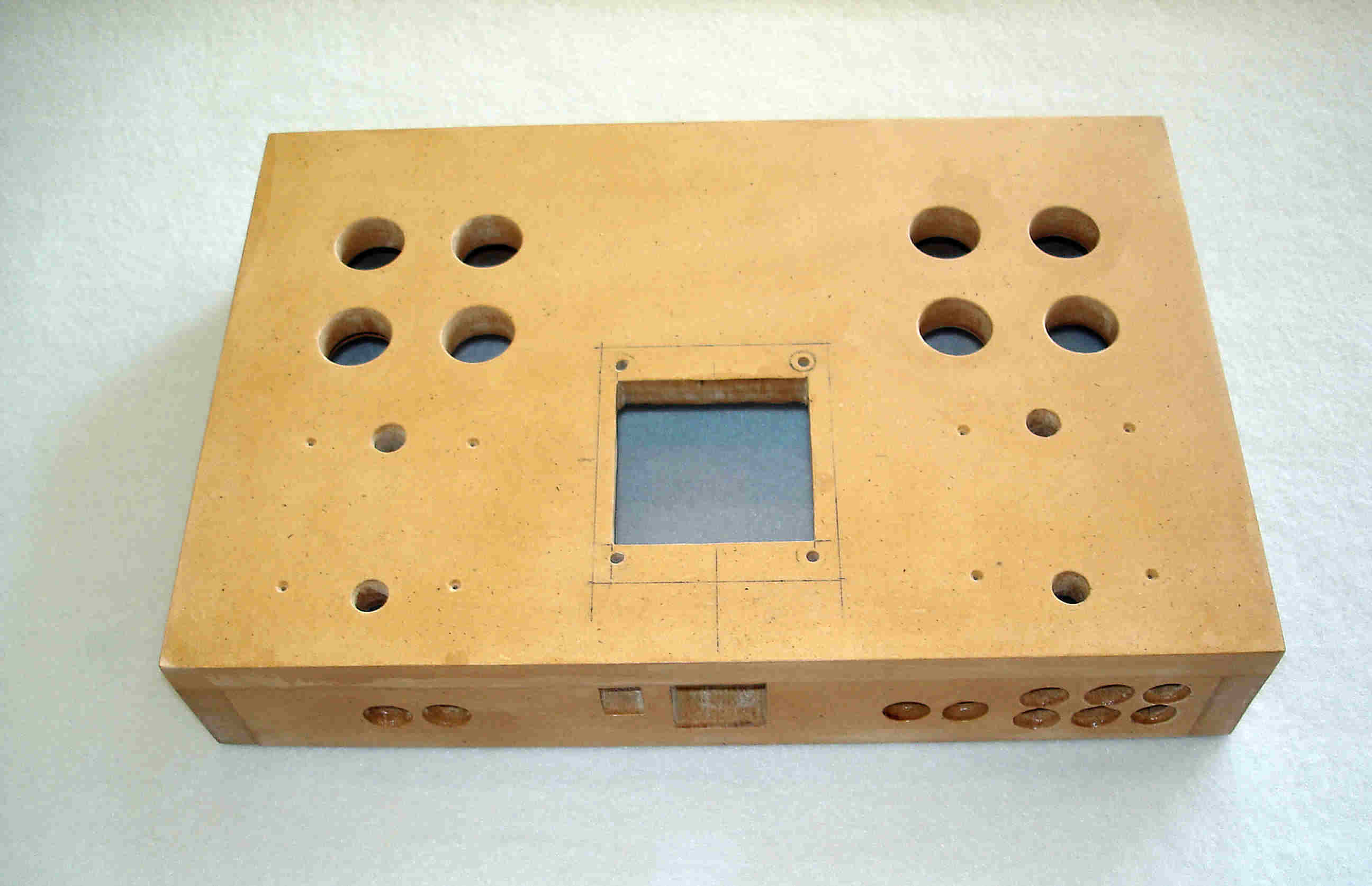

Η κατασκευή πραγματοποιήθηκε σε ένα κουτί που κατασκευάστηκε από MDF 16mm με κόστος 5 ευρώ.

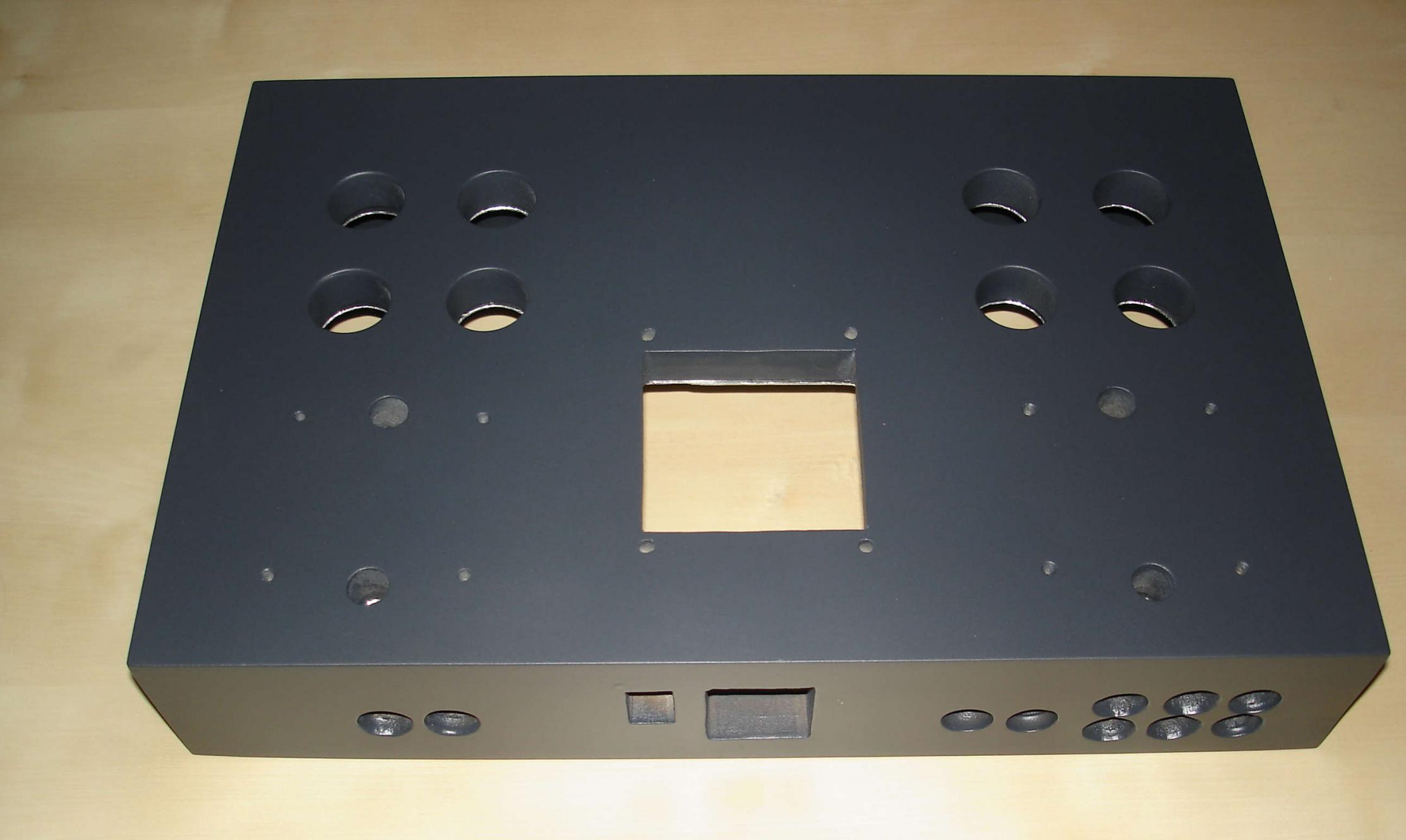

Περάστηκε sealer και βάφτηκε με λάκα δύο συστατικών σε χρώμα ανθρακί. Κόστος χρωμάτων 30 ευρώ, αλλά μου έμεινε να βάψω καμμιά δεκαριά ακόμα.

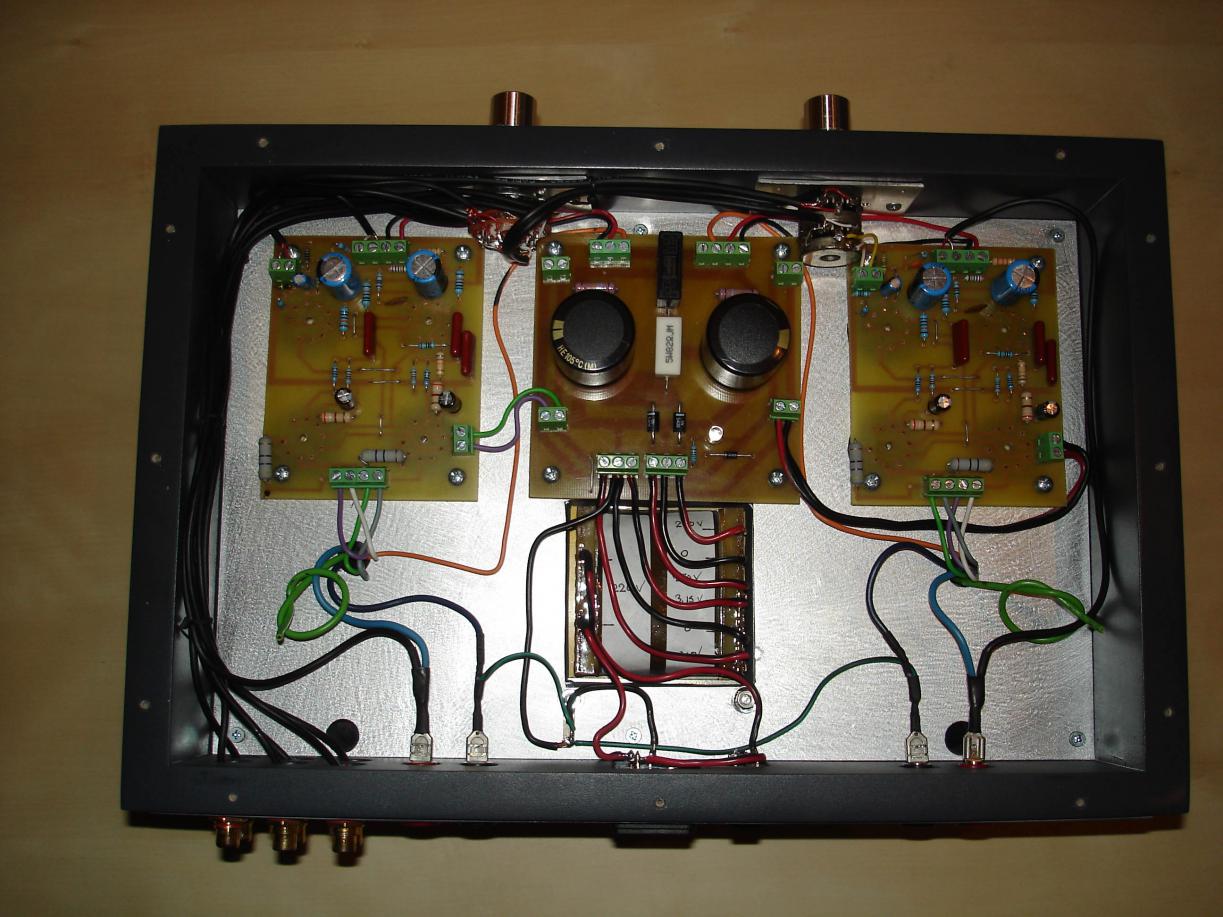

Τοποθετήθηκε στον πάτο ένα φύλλο αλουμινίου 1mm και βιδώθηκαν με αποστάτες 5mm οι πλακέτες των ενισχυτών και του τροφοδοτικού. Οι βάσεις των λυχνιών κολλήθηκαν στις πλακέτες με αποστάτες μήκους 15mm φτιαγμένους από πηνιόσυρμα 1mm για να έρθουν οι βάσεις πρόσωπο με την πάνω επιφάνεια του κουτιού.

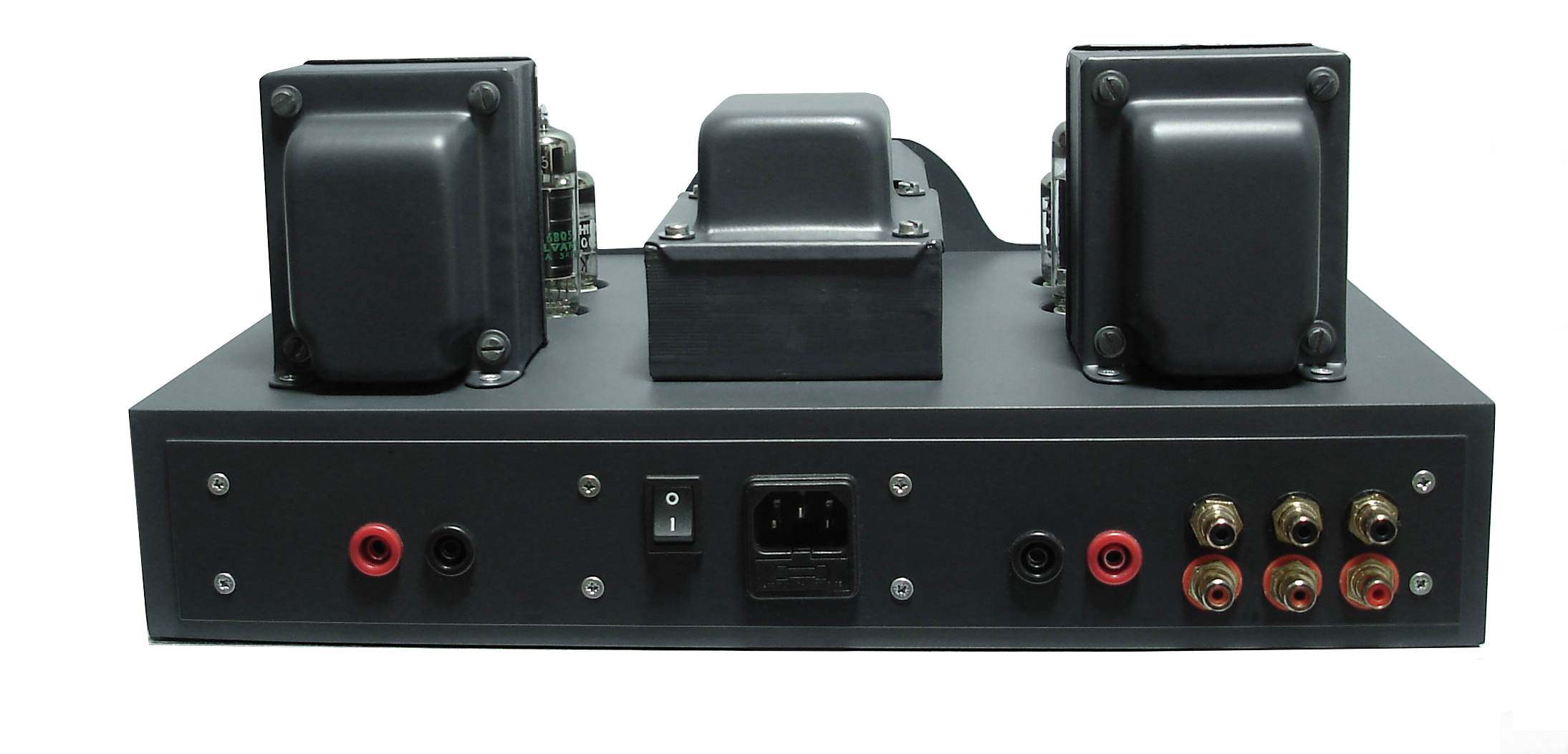

Στο πίσω μέρος βιδώθηκε πρόσοψη 1mm τρυπήθηκε και τοποθετήθηκαν βύσματα και διακόπτες. Κάτω το κουτί κλείστηκε με φύλλο αλουμινίου 2mm και βιδώθηκαν τέσσερα λαστιχένια ποδαράκια.

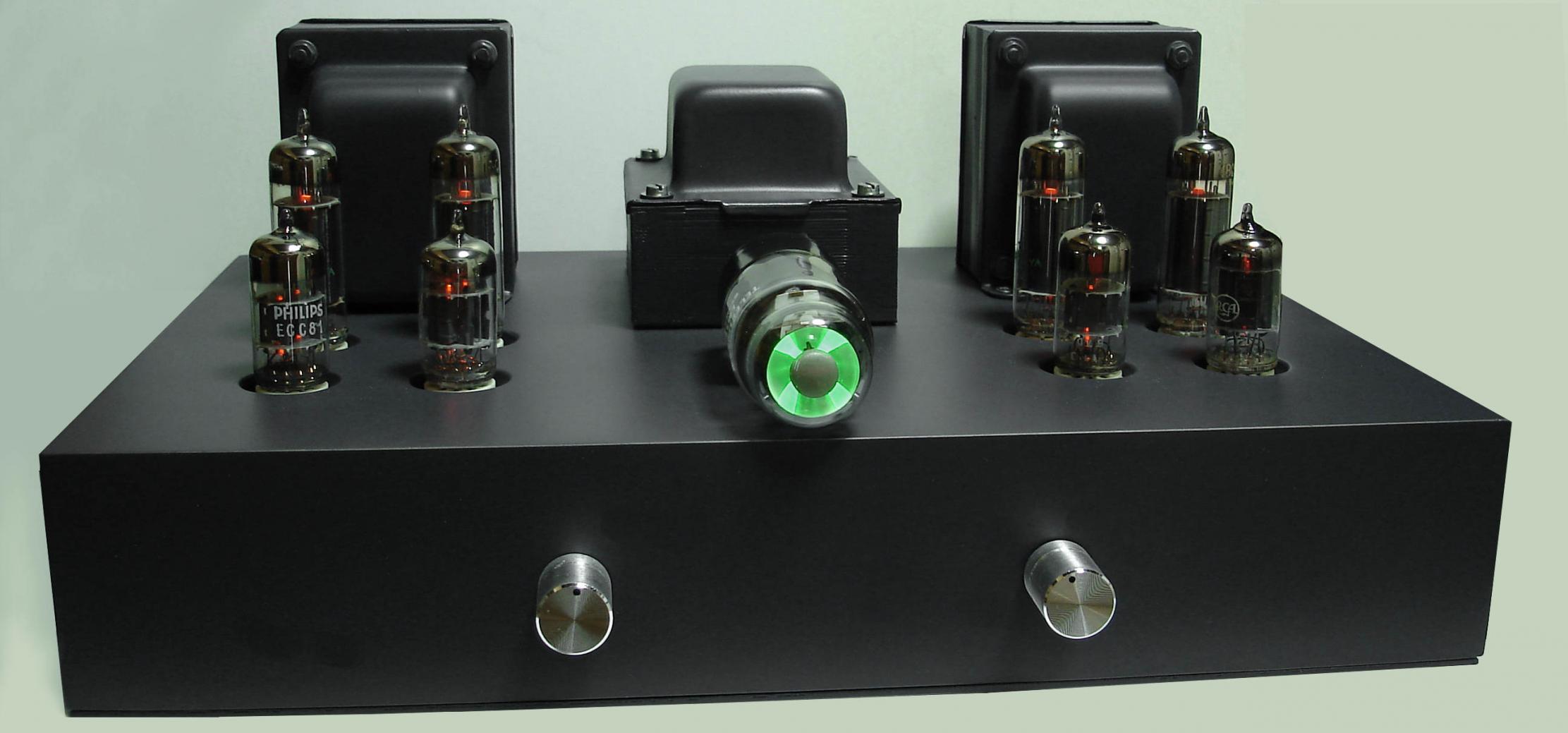

Στο πάνω μέρος του κουτιού βιδώθηκαν οι δύο μετασχηματιστές εξόδου δεξιά και αριστερά και στη μέση ο τροφοδοσίας «ξαπλωτός».

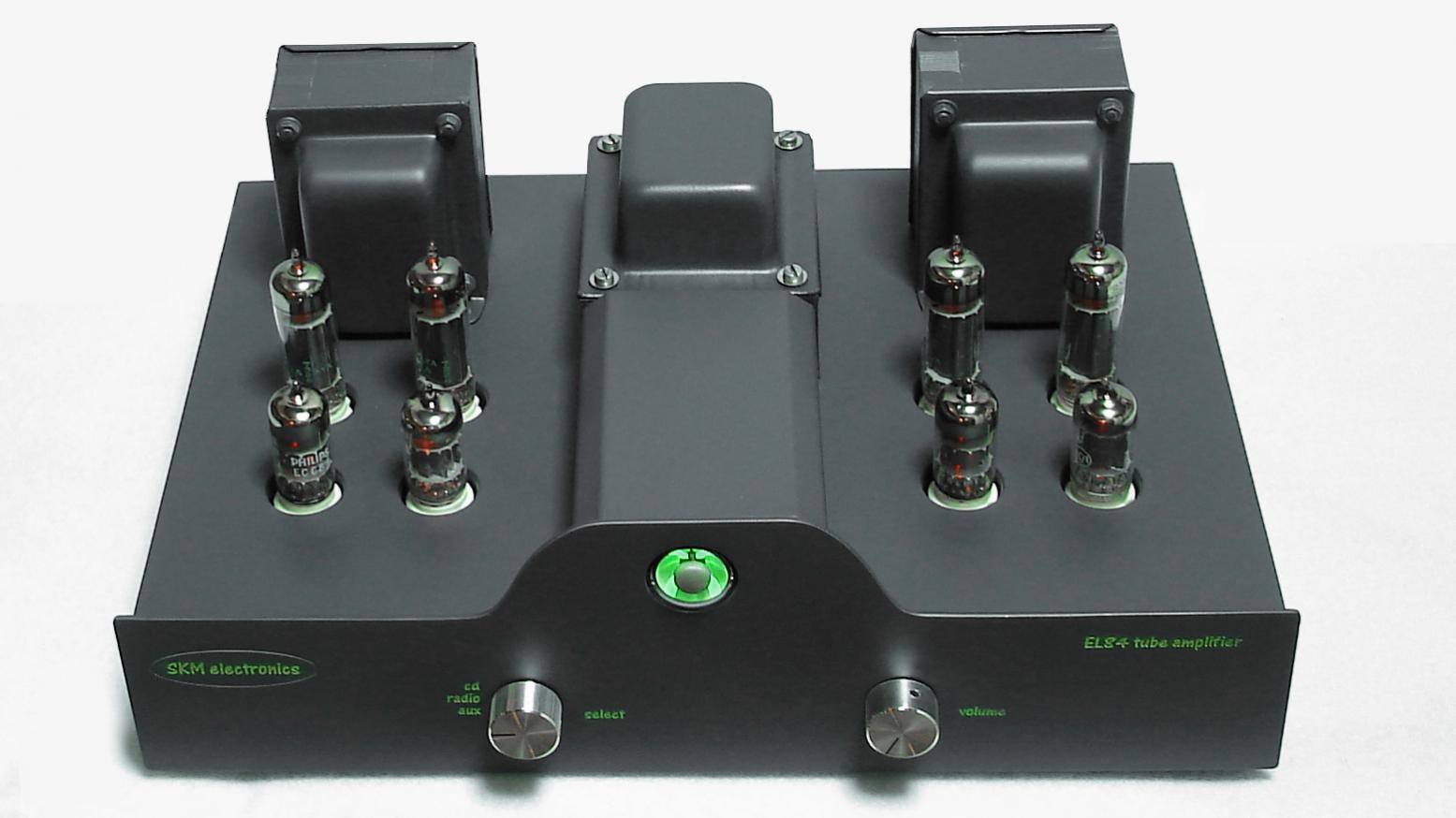

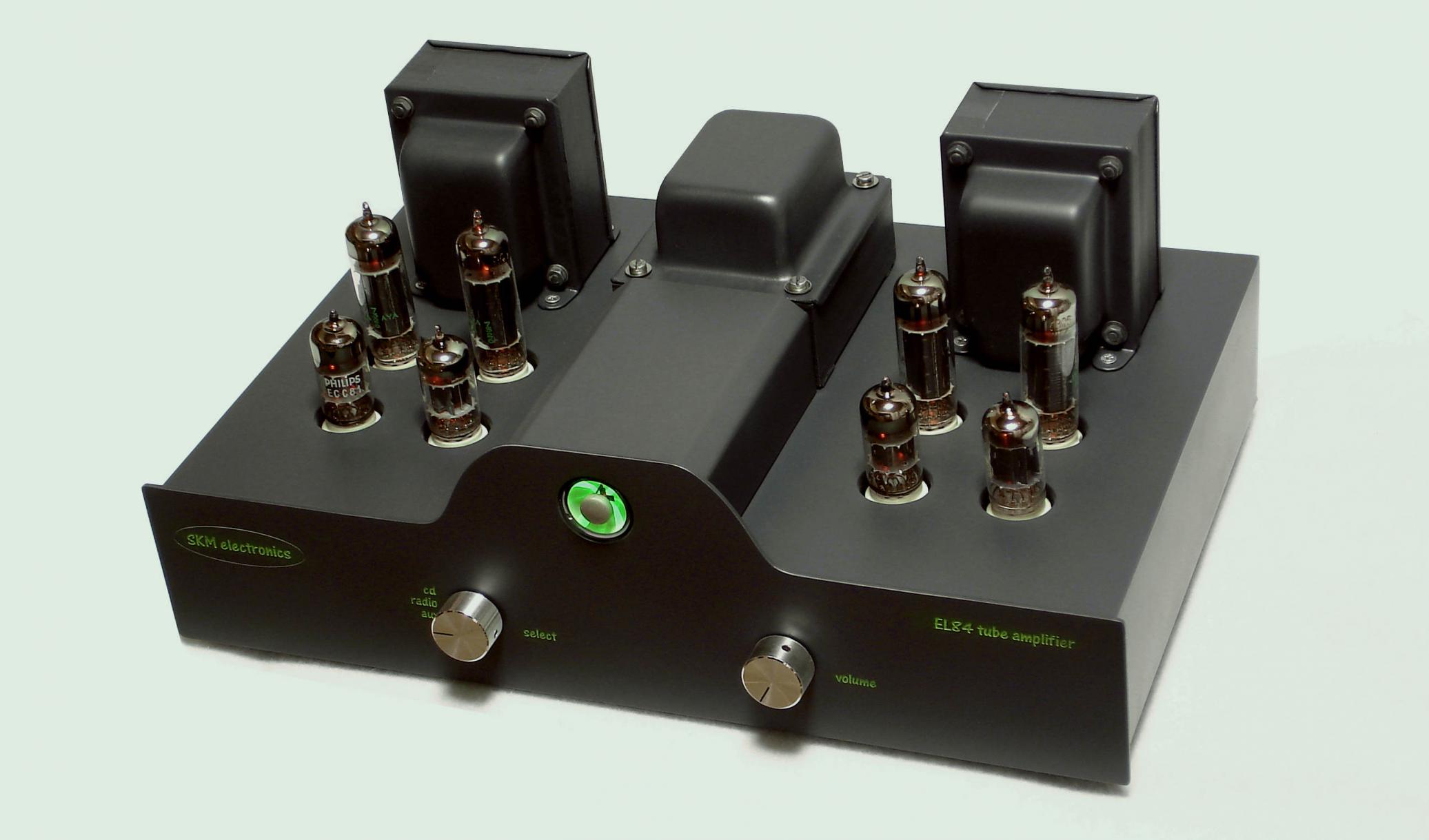

Κατασκεύασα ένα Π για να καλύψω την ΕΜ11 και τέλος την πρόσοψη με υπερυψωμένο το κέντρο και καμπυλωμένες τις γωνίες για να «φωλιάσει» το magic eye.
Τα γράμματα είναι χαραγμένα πάνω στο αλουμίνιο, μη φανταστείτε με τίποτε διαστημικές μεθόδους, laser και τα τοιαύτα. Η γνωστή μέθοδος που αποχαλκώνουμε τις πλακέτες κάνει μια χαρά τη δουλειά και στο αλουμίνιο. Τυπώνουμε invert ,σε μαύρο φόντο με άσπρα γράμματα πάνω σε γυαλιστερό χαρτίπεριοδικού, σε εκτυπωτή laser. Σιδερώνουμε πάνω στην πρόσοψη την εκτύπωση, τοποθετώντας πάνω της ένα λεπτό ύφασμα για να γλιστράει το σίδερο και να έχουμε ομοιόμορφο σιδέρωμα, για 5 λεπτά περίπου με το σίδερο στο τέρμα. Μουλιάζουμε σε νερό και τρίβουμε το χαρτί μέχρι να φύγει και έχουμε τυπωμένα τα γράμματα στην πρόσοψη. Μονώνουμε όλη την πρόσοψη εκτός από τα γράμματα με αυτοκόλλητη ταινία συσκευασίας , και την τοποθετούμε για «χάραγμα» σε πλαστική λεκάνη , η οποία έχει peridrol 80% και υδροχλωρικό οξύ (άκουα φόρτε) σε αναλογία 2:1. Μετά από 20 λεπτά η πρόσοψη είναι έτοιμη. Στην συνέχεια την αστάρωσα με αστάρι για γυαλιστερά μέταλλα και την έβαψα στο ίδιο χρώμα με το κουτί, αφού άνοιξα πρώτα τις τρύπες. Οι βαφές όλες έγιναν με πιστόλι. Στη συνέχεια έφτιαξα αυτό το φωτεινό πράσινο από πλαστικά χρώματα και περάστηκαν με πινελάκι τα γράμματα. Χρησιμοποιήθηκε πλαστικό χρώμα γιατί διαλύεται με νερό και σκουπίζεται εύκολα. Προσοχή μετά το πέρασμα με πινέλο θέλει αμέσως σκούπισμα η μπογιά γύρω γύρω γιατί παρ’ όλο που είναι υδατοδιαλυτή δεν φεύγει τελείως.
Ο κατάλογος των υλικών
Ενισχυτής:
Αντιστάσεις
R1=47Ω/1W
R2=47Ω/1W
R3=390Ω/2W
R4=4Κ7
R5=820Κ
R6=820Κ
R7=4Κ7
R8=390Ω/2W
R9=68Κ
R10=1ΜΩ
R11=270
R12=100K
R13=3K9
R14=100K
R15=15K
R16=1M
R17=1K8
R18=100Ω
R19=6K8
R20=270K
R21=33K
Οι αντιστάσεις είναι 1/2w εκτός αν αναφέρεται διαφορετικά
Πυκνωτές
C1=47uF/25V
C2=680p
C3=10uF/450V
C4=100n/400V
C5=330p
C6=10uF/400V
C7=100n/400V
C8=47uF/25/V
C9=100n/400V
C10=47uF/25V
Λυχνίες
4. EL84
2. ECC83 (12AU7)
2. ECC81 (12AT7)
1. EM11 (magic eye)
Μετασχηματιστές εξόδου: 8K/8Ω 20w
Τροφοδοτικό:
Μετασχηματιστής: 230V / 250V 200mA , 2X3.15V 6A
D1,2=1N5408
D3=1N4001
D4=led
C1,2=220uF/450V
R1,2=180K/2W
R3=560Ω
R4=82Ω/4W

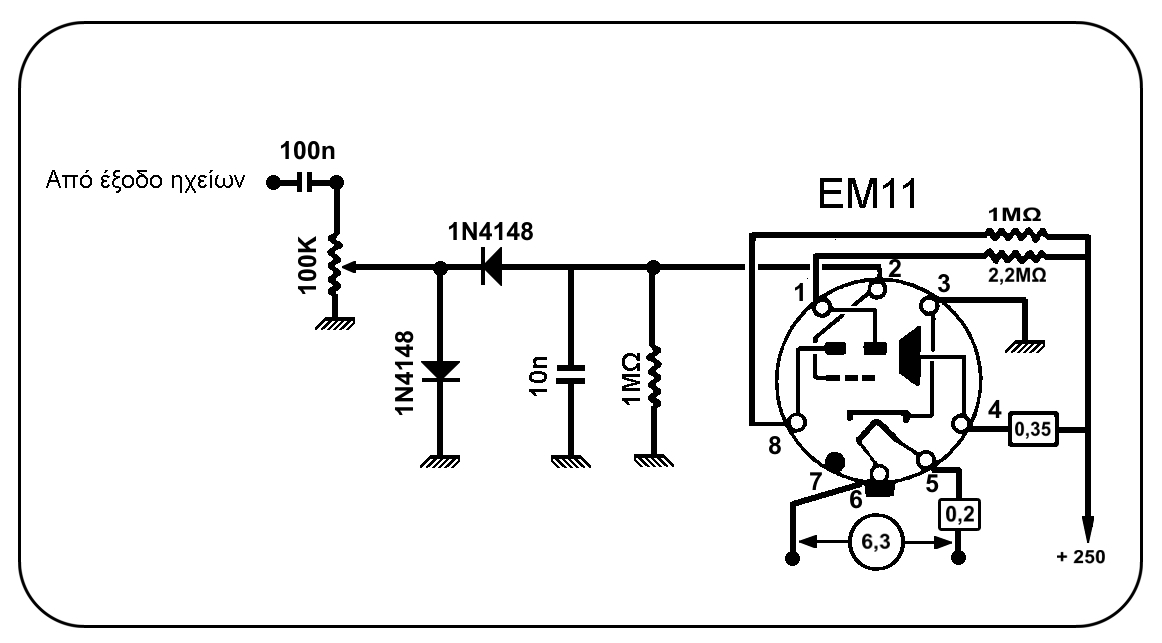

EM11
2. 1N4148
2. 1MΩ
1. 2ΜΩ
1. 10n
1. 100n
1. τρίμερ 100ΚΩ
Διάφορα
Κλέμες πλακέτας
Ποτενσιόμετρο 470Κ log
Μεταγωγός 2 επαφών τριών θέσεων
Διακόπτης on/off
Αρσενικός υποδοχέας AC για σασί
6 RCA θηλυκά για σασί με μόνωση
4 θηλυκά μπανάνας για σασί
Σ’αυτό το σημείο θα ήθελα να ευχαριστήσω το συμφορουμίτη μας p.gabr για τις συμβουλές του στο ηλεκτρονικό μέρος της κατασκευής.
Περιμένω τα σχόλιά σας και τις παρατηρήσεις σας.
 |
 |
 |
 |
 |
 |
 |
 |
 |
