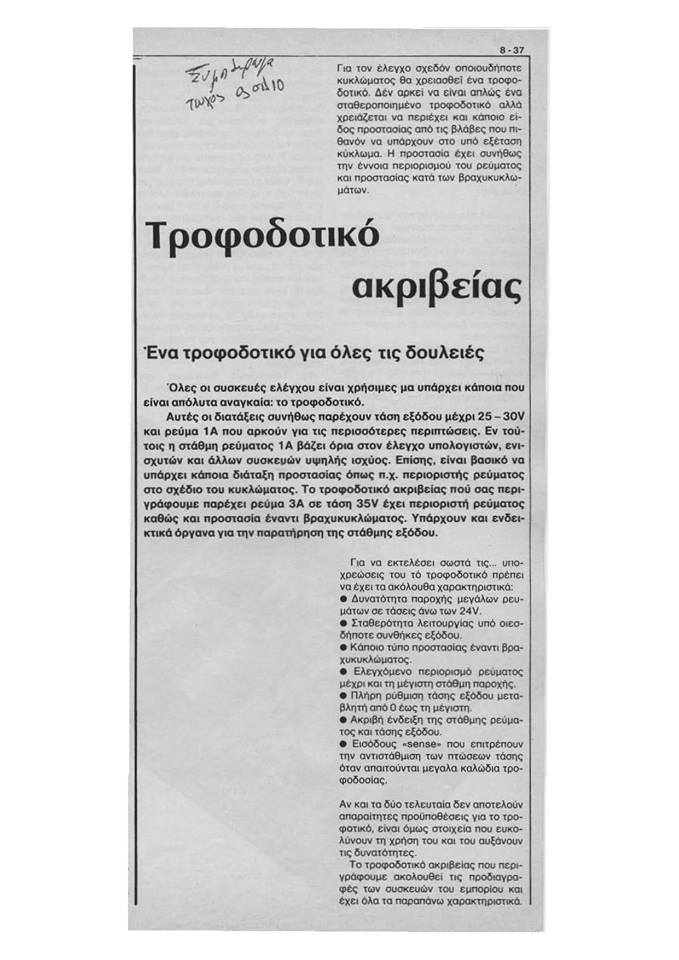

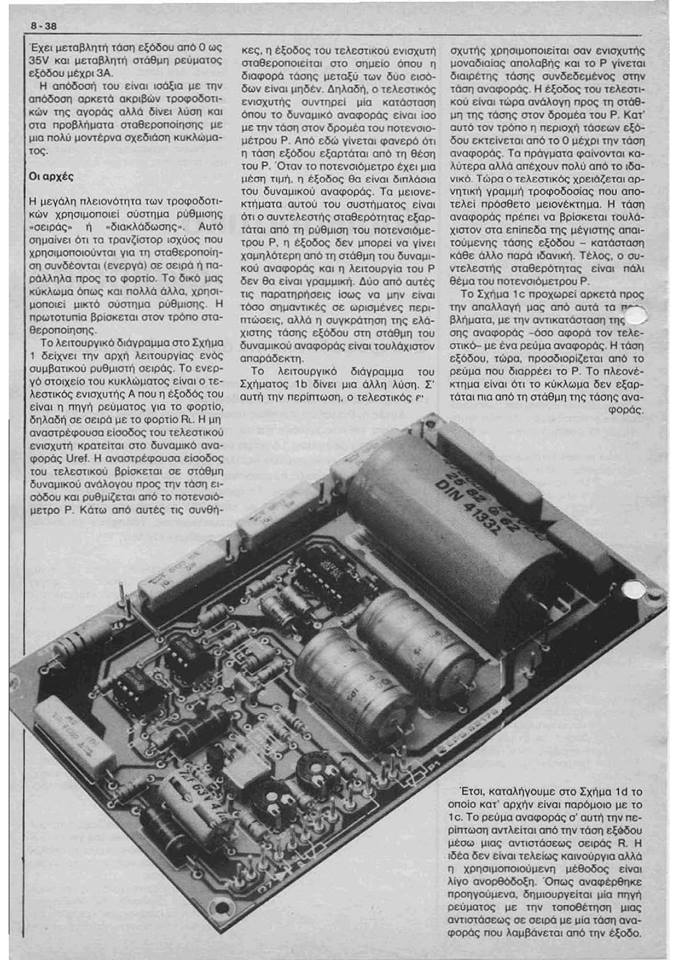

Τροφοδοτικό ακριβείας 35 βόλτ/3Α

001
002

Μία φθηνή κατασκευή PLL Μεσαίων κυμάτων

PLL Μεσαίων κυμάτων (522Khz - 1710Khz).

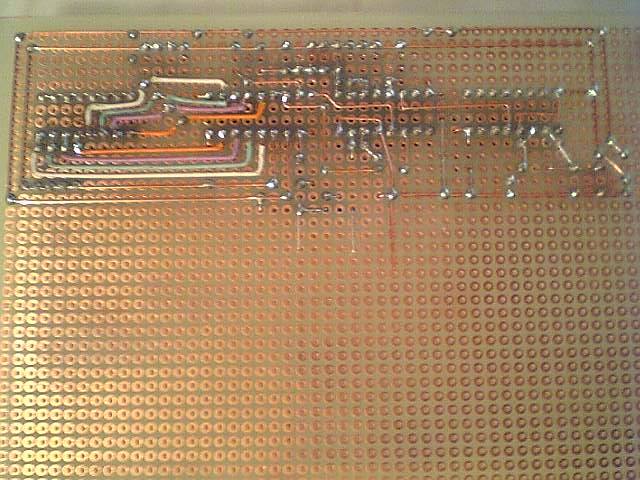

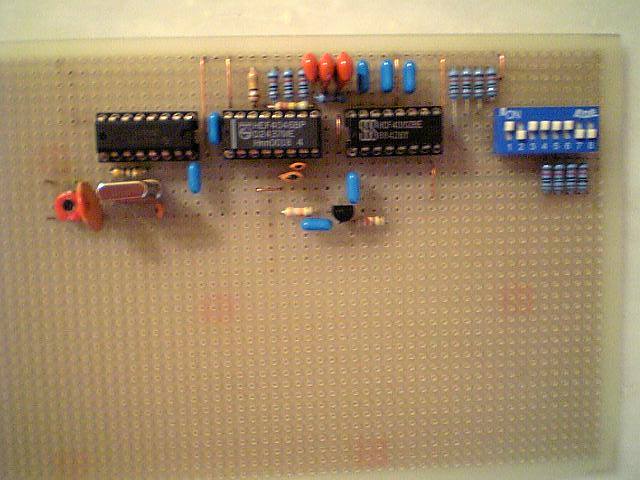

Εγώ το μοντάρισα όπως θα δείτε στις foto σε μία πλακέτα έποξυ γενικών κατασκευών.

plaketa01 plaketa02

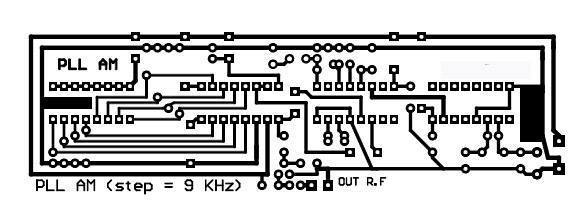

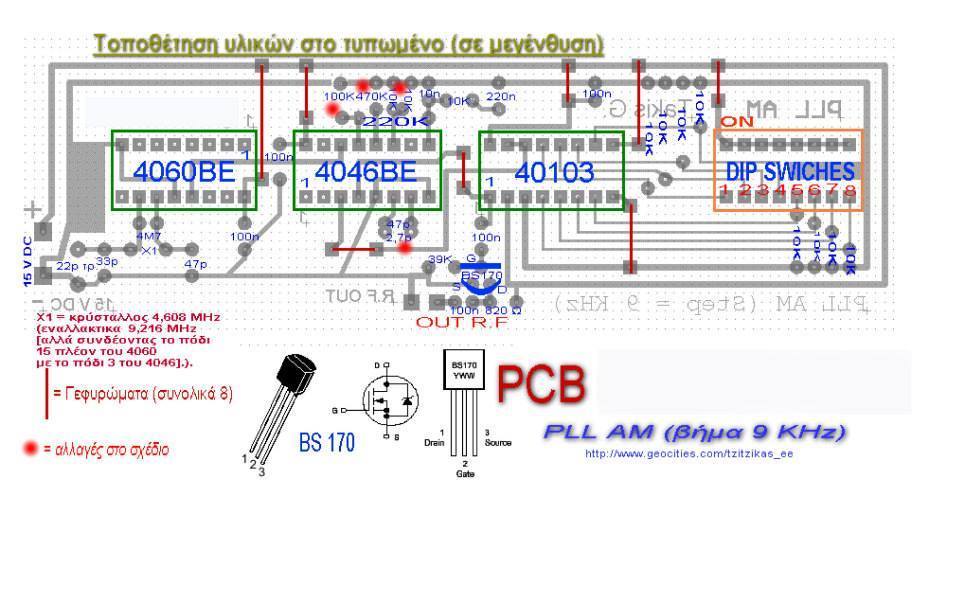

Προτείνω να κάνετε τις ακόλουθες αλλαγές, που είναι σημειωμένες στo τυπωμένο κύκλωμα:typomeno me ylika

typomeno kykloma

1) Η τάση τροφοδοσίας από 12V να ανέβει στα 15V DC.
2) You can use 9.216MHz crystal but connect pin15-14 and not pin13-14 between CD4060ΒΕ and CD4046ΒΕ. Ο κρύσταλος είναι Χ1= 9.216ΜΗz (αλλά συνδέοντας με γεφύρωμα και παίρνοντας το σήμα από το pin15 του CD4060 και όχι από το pin13, όπως με τους άλλους κρυστάλους και συνδέοντάς το με το pin3 του CD4046BE).
3) Μπορεί ανάμεσα στο pin13 του CD4046ΒΕ και την γη, να συνδεθεί μία αντίσταση 100ΚΩ (καθαρίζει το σήμα αρκετά).
4) Στο pin12 του CD4046BE η αντίσταση να γίνει 10ΚΩ από 470ΚΩ που είναι στο τυπωμένο, γιατί συνήθως βγάζει σφύριγμα στο σήμα.
5) Στο CD4046BE ανάμεσα στο pin11 και στη γη (δηλαδή παράλληλα με την αντίσταση 10ΚΩ) μπήκε άλλη μία 10ΚΩ ώστε συνολικά να έχουμε 5ΚΩ.
6) Παράλληλα με τον πυκνωτή 47pf του CD4046BE (pin 6-7) συνδέουμε ένα πυκνωτή 2,7pf (μπορείτε να χρησιμοποιήσετε και 3,3pf) ώστε συνολικά να έχουμε 50pf.
7) Ο πυκνωτής 33pf στο pin10 του CD4060BE αν δεν καλιμπράρει (σε συνδιασμό με το μεταβλητό πυκνωτή 22pf) ακριβώς το PLL στην επιθυμητή συχνότητα, αφαιρείται.

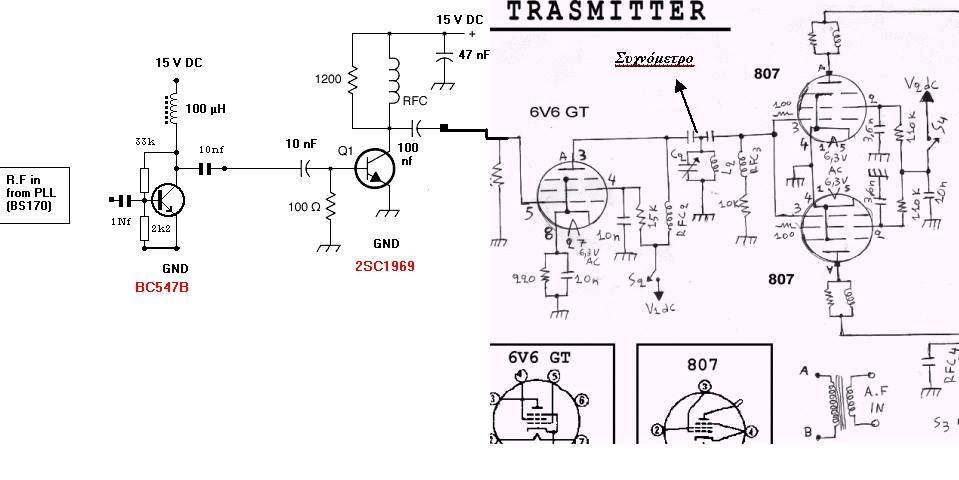

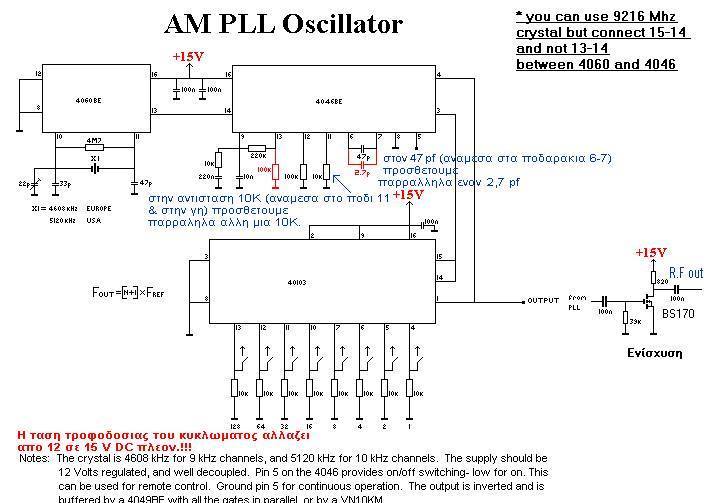

Κατόπιν από αυτές τις αλλαγές το PLL λειτουργεί άψογα και δίνω και το σχέδιο για συνδιασμό driver με λυχνίες.

sxedio01

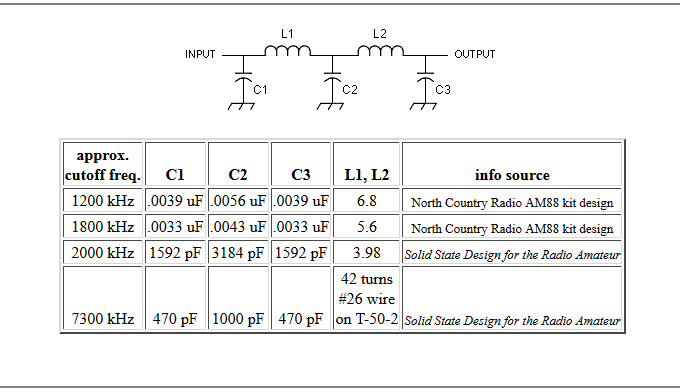

Η συχνότητα Fc που αρχίζει να ''κόβει'' αρμονικές το φίλτρο LPF πρέπει να είναι λίγο μεγαλύτερη από την συχνότητα εκπομπής. Για συχνότητα εκπομπής π.χ. 1431Khz --> επιλέγετε Fc=1460Khz -->C1=C3=1800pf, C2=3600pf (2 παράλληλα συνδεδεμένοι πυκνωτές των 1800pf), L1=L2=7,28μΗ (23 σπείρες πηνίο σε πλαστικό τούμπο διαμέτρου 1,7cm -από το ρολό του χαρτιού ταμειακής- με πηνιόσυρμα διαμέτρου 0,5mm). Το φίλτρο LPF συνδέεται μεταξύ PLL και πυκνωτή εισόδου 100pf του σήματος RF της λυχνίας.

filtro am



sxedio02

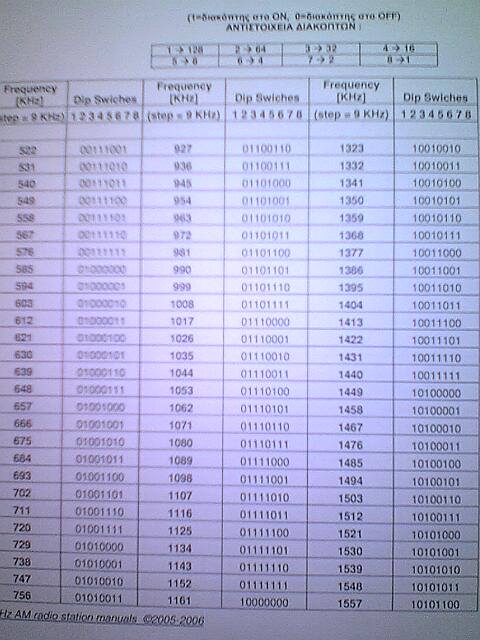

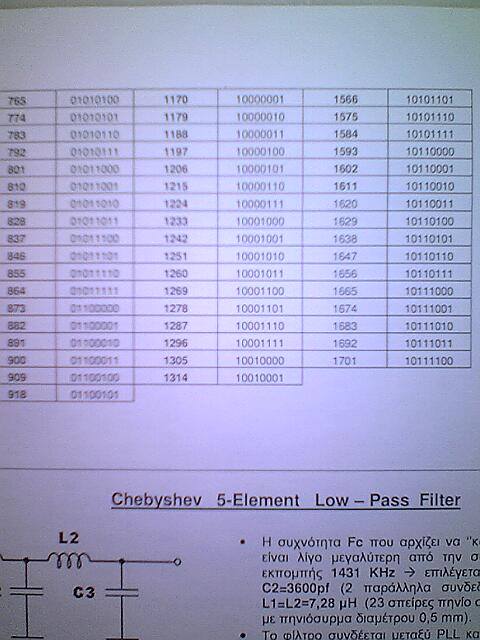

swich01 swich02

Για όσους επιχειρήσουν να το κατασκευάσουν εύχομαι ΚΑΛΗ ΕΠΙΤΥΧΙΑ και ΚΑΛΕΣ ΕΚΠΟΜΠΕΣ στα ερτζιανά κύματα.

radio amperex nikos

Διαμορφωτής-πομπός AM με τρανζίστορ

H κατασκευή αυτή αποτελεί έναν χαμηλής ισχύος διαμορφωτή-πομπό στα μεσαία κύματα με τον οποίο μπορεί κανείς να μελετήσει γρήγορα και απλά την διαμόρφωση ΑΜ.
Η συχνότητα του πομπού σταθεροποιείται στα 976ΚΗz με την βοήθεια ενός κρυστάλλου από ένα τηλεχειριστήριο τηλεόρασης,ενώ για τον μικρο-συντονισμό χρησιμοποιείται ένας μεταβλητός πυκνωτής 30pf από ένα παλιό ραδιόφωνο.
Ο διαμορφωτής ΑΜ διαμορφώνει το ακουστικό σήμα (σημεία L+R) και το μετατρέπει απευθείας σε ραδιοσυχνότητα RF.
Για να λειτουργήσει κανονικά τοποθετήστε το διαμορφωτή-πομπό κοντά σε ένα ραδιόφωνο ΑΜ έτσι ώστε το φερριτικό του πηνίο να είναι σε άμεση σύζευξη με την ράβδο φερρίτη του δέκτη,ενώ με το ποτενσιόμετρο P1 ρυθμίζετε το διαμορφωτή για όσο το δυνατόν μικρότερη παραμόρφωση και καλύτερη ποιότητα ήχου.

am modulator

mod.circuit am
